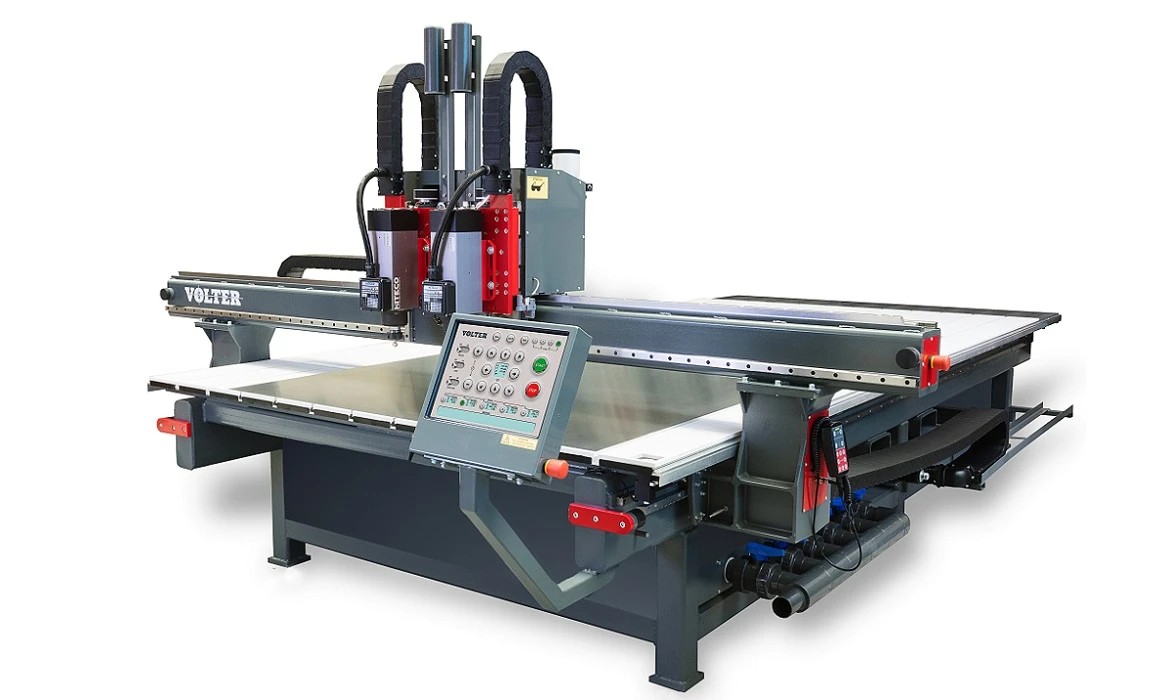

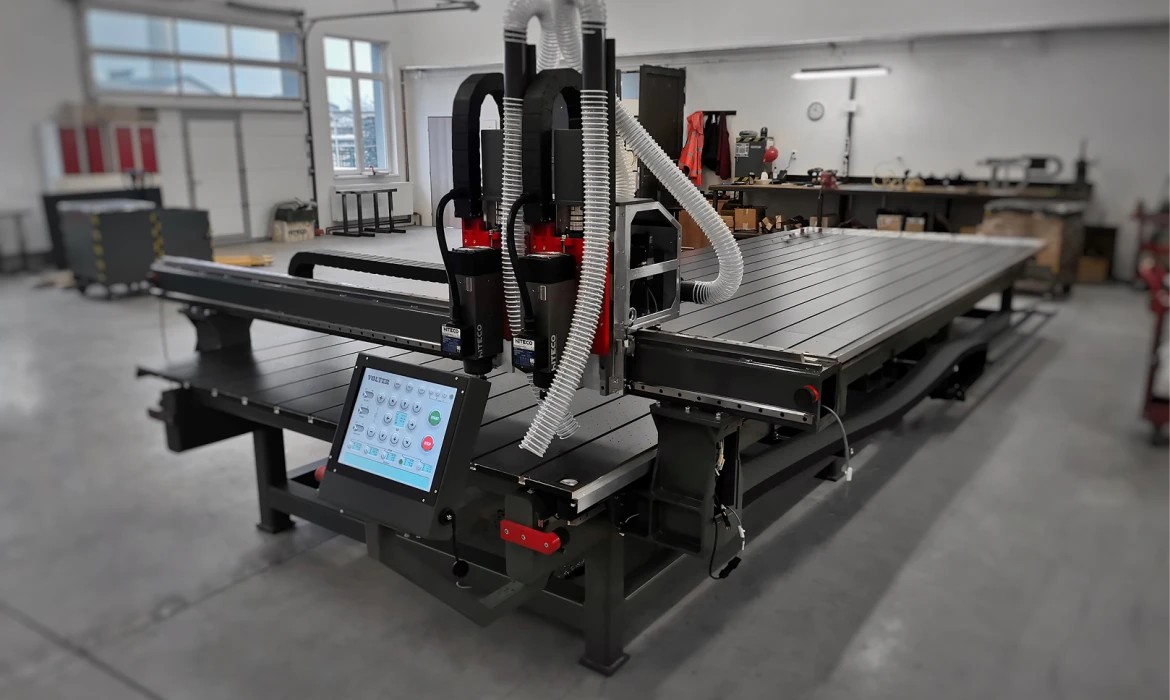

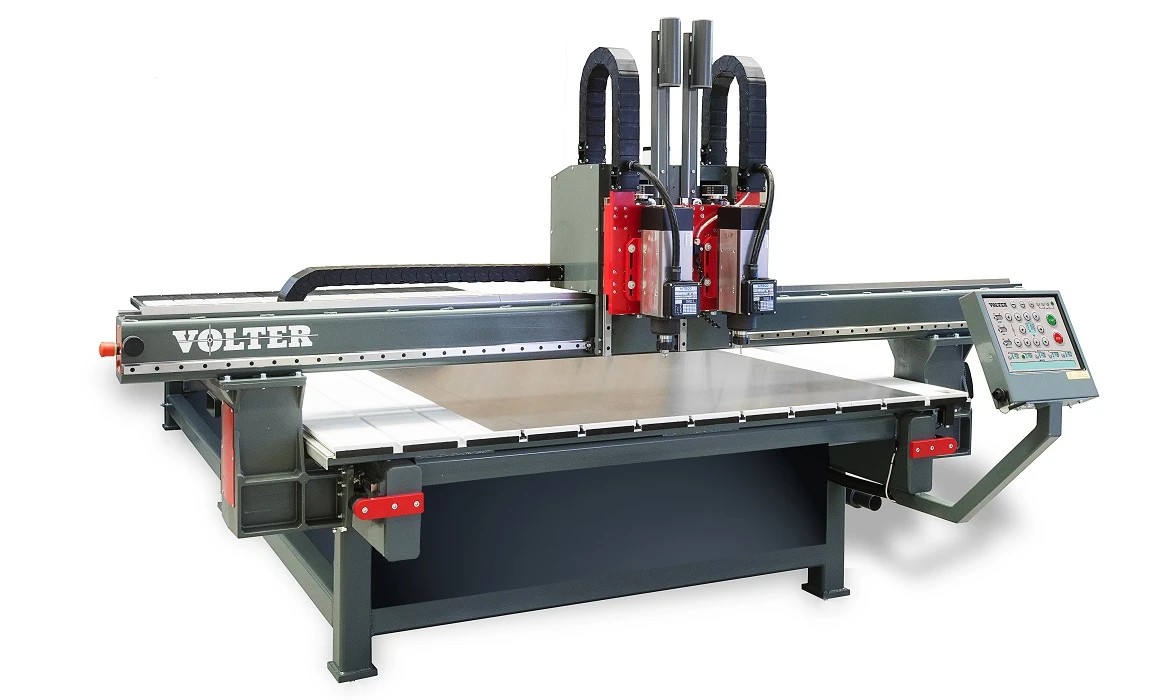

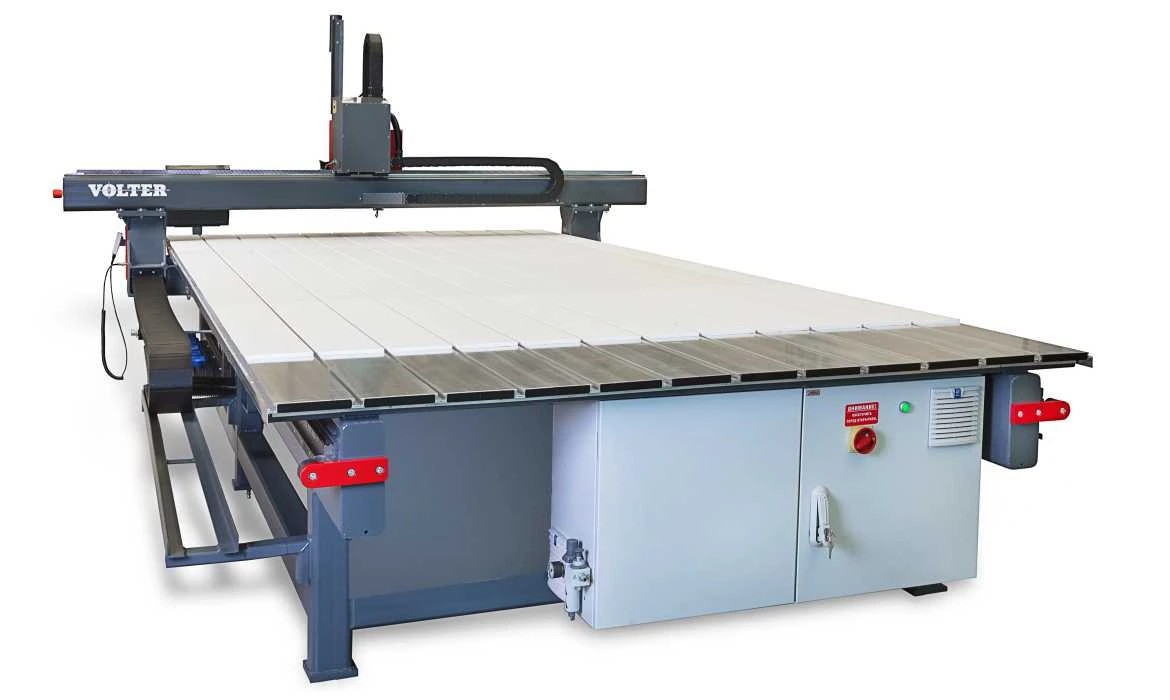

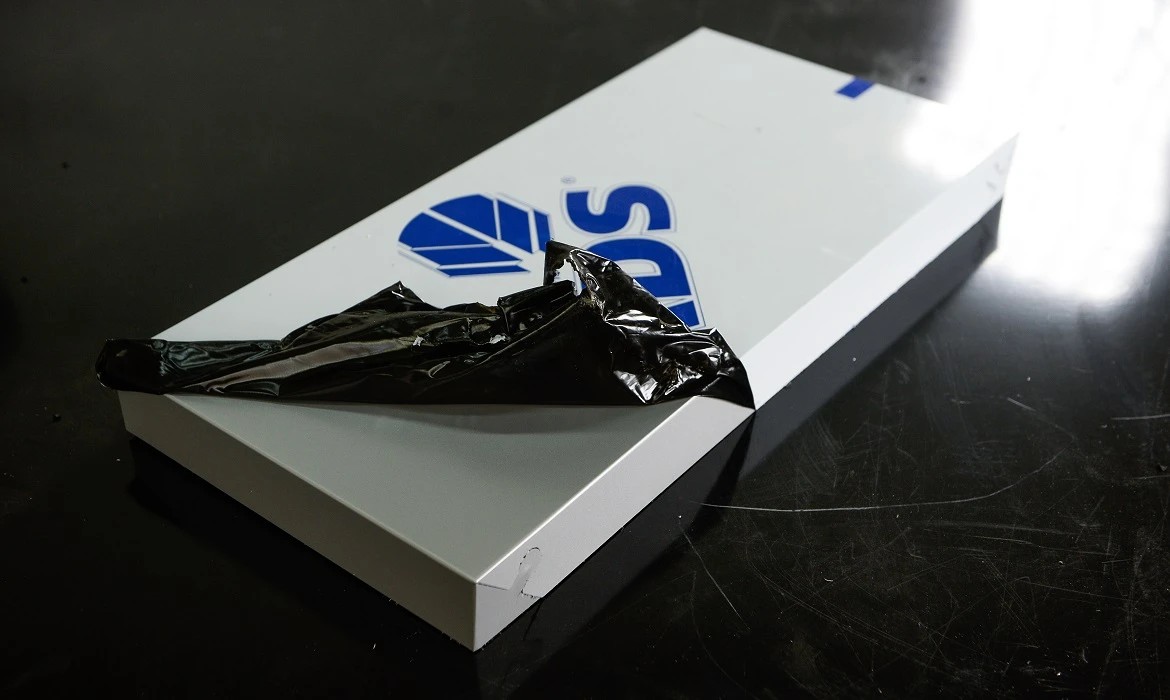

Volter ACP je speciálně navržené zařízení pro práci s obkladovými materiály: s kompozitními panely (ACP), HPL panely, vláknocementovými deskami a hliníkovými plechy.

Stroje řady ACP jsou vyráběny s rozměry pracovní plochy od 3,200*1,610mm do 6,200*2,150mm. Provedení se dvěmi vřeteny umožňuje rychlejší a efektivnější zpracování materiálů a provozní nižší náklad.

Díky universální konstrukci pracovního stolu lze opracovávané materiály  snadno upevnit pomocí vakua  nebo mechanicky pomocí T-drážek, kamenů a upínek.

Stejně jako všechny stroje Volter má i řada ACP  svařovaný ocelový a vyžíhaný rám, což zajišťuje  kvalitu zpracování materiálu.

Specifikace

Řídící systém VOLTER CS
Maximální rychlost pohybu na osách X a Y, mm./sec 500
Maximální rychlost pohybu na ose Z, mm. / sec. 100
Maximální tloušťka materiálu, mm. 160
Výkon vřetene, kW od 4.5 do 6.6
Otáčky vřetene, ot / min od 1 000 do 24 000
Upínání nástroje Mechanický nebo pneumatický
Pohon na osách X a Y Servomotory, planetová převodovka, ozubené hřebeny šikmé
Pohon na ose Z Servopohon kuličkového šroubu
Řízení 15 "dotykový displej

Modelový rozsah

Modelová řada Velikost stolu Celkové rozměry Hmotnost, kg
VOLTER ACP3016 3 200 * 1 610 mm 4 300 * 2 100 * 1 600 mm 1 500
VOLTER ACP3020 3 200 * 2 150 mm 4 300 * 2 600 * 1 600 mm 1 800
VOLTER ACP4016 4 200 * 1 610 mm 5 300 * 2 100 * 1 600 mm 1 600
VOLTER ACP4020 4 200 * 2 150 mm 5 300 * 2 600 * 1 600 mm 2 200
VOLTER ACP6016 6 200 * 1 610 mm 7 300 * 2 100 * 1 600 mm 2 600
VOLTER ACP6020 6 200 * 2 150 mm 7 300 * 2 600 * 1 600 mm 3 100

Konfigurace

Základní
Ocelový svařovaný základní rám
Vakuový stůl z hliníkovývh profilů
Vřeteno HITECO 4.5 - 16 kW
Dotykový monitor
Dálkový ovládač
Laserový ukazatel nulového bodu
Šikmé ozubené tyče
Násada pro odsávání pilin
Možnosti
Automatické přepínání vakuových zón
Systém pneumatických dorazů
Vakuový stůl z kartitu
Délkový senzor nástroje
Systém mazání a chlazení nástroje
Dotyková 3D sonda
Zvýšená výška portálu
Software VECTRIC VCarve Pro
Vývěva BUSCH SAMOS 7,5 kW
Vývěva BUSCH MINK 4 kW
Odsavač pilin MasterVac TS220
Odsavač pilin MasterVac TS300
Přítlačná násada
Světelné závory
Základní

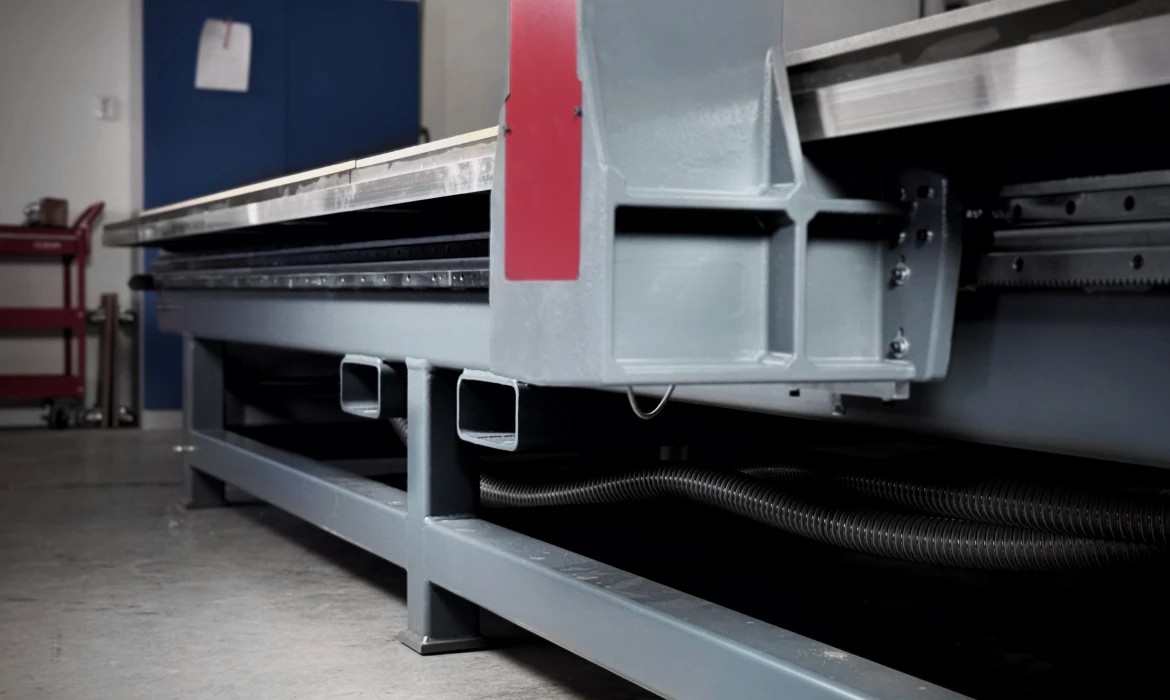

Ocelový svařovaný základní rám

Rámy frézek VOLTER jsou vyrobeny z vysoce kvalitních za studena válcovaných ocelových trubek, což zajišťuje bezkonkurenční pevnost a dlouhou životnost. Každý rám prochází termostabilizací, která umožňuje zachovat geometrické rozměry po celou dobu životnosti stroje, což je zvláště důležité pro udržení vysoké přesnosti obrábění.

Vakuový stůl z hliníkovývh profilů

Vakuový stůl z hliníkového profilu je nejúčinnějším řešením pro upevnění materiálu na stroji během obrábění. Konstrukce stolu se skládá z pevných extrudovaných hliníkových profilů, obětovaného vrstvy z PVC a systému ventilů pro řízení vakuových zón. Tento inovativní design zajišťuje spolehlivou fixaci materiálu, minimalizuje jeho pohyb během obrábění a zvyšuje celkovou přesnost práce.

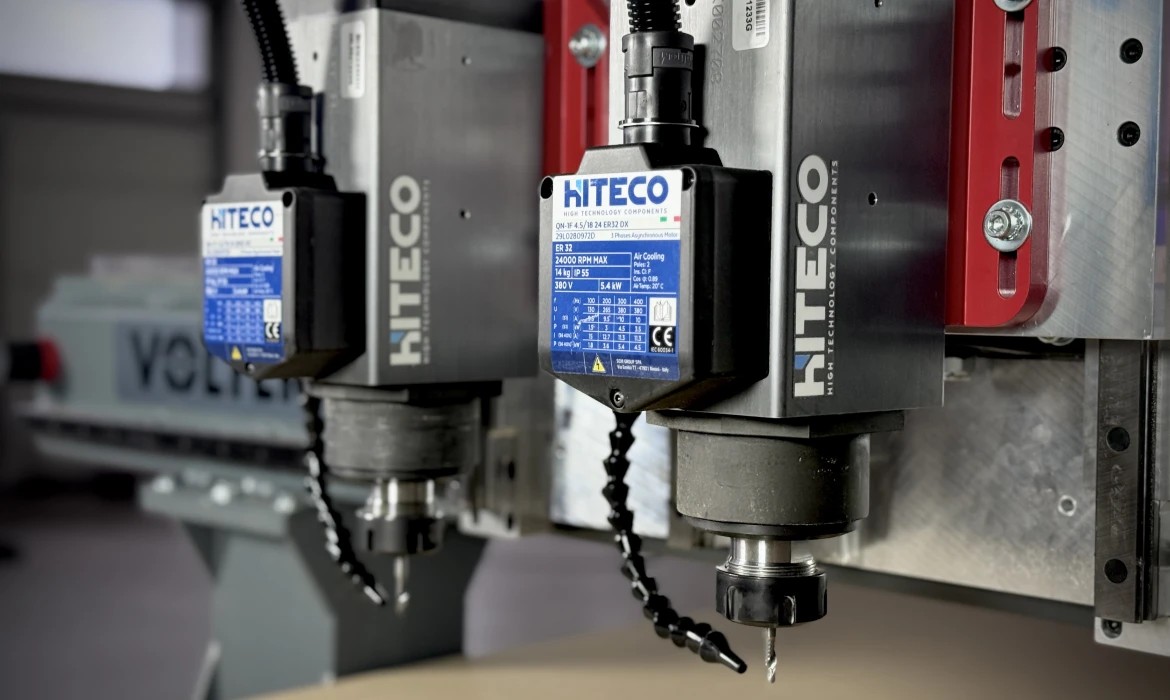

Vřeteno HITECO 4.5 - 16 kW

Ve strojích VOLTER jsou používána vysokovýkonná vřetena s vzduchovým chlazením od společnosti HITECO (Itálie) s výkonem od 4,5 do 16 kW. Tato vřetena jsou vybavena kleštinami ER32, což zajišťuje spolehlivé upevnění nástrojů a vysokou přesnost obrábění.

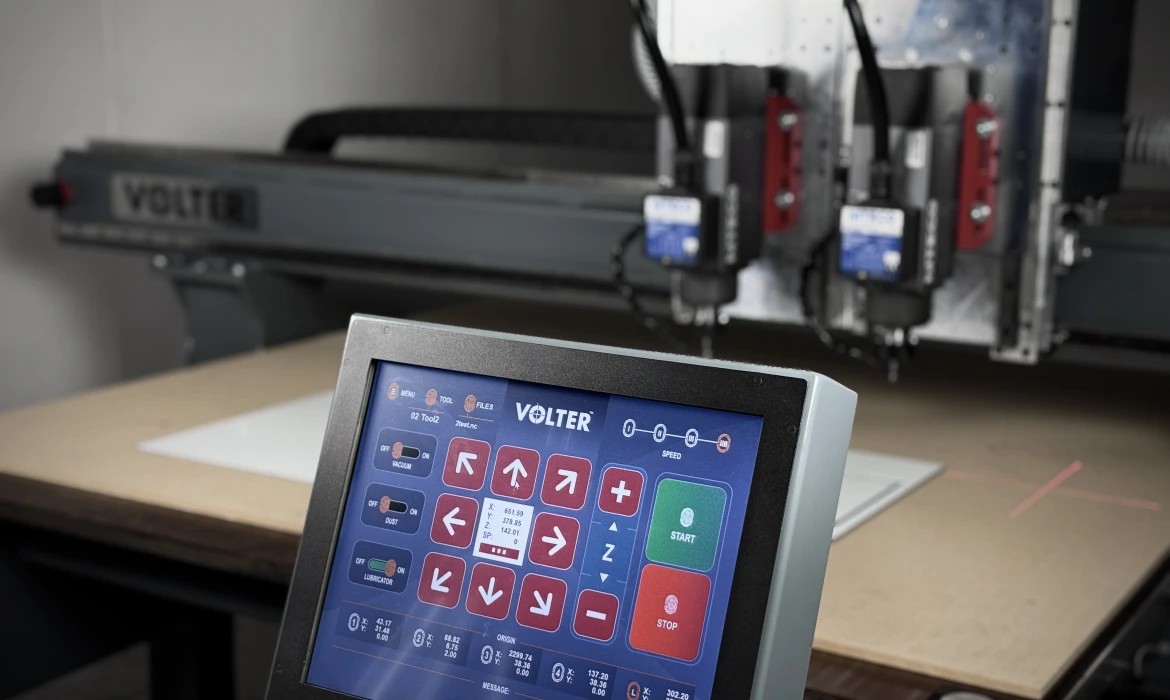

Dotykový monitor

Ovládání stroje VOLTER se provádí prostřednictvím dotykového monitoru. Kontrolér stroje má jednoduché a intuitivní rozhraní s podporou šesti jazyků.

Dálkový ovládač

Dálkový ruční ovládač pro CNC frézky VOLTER poskytuje operátorům plnou kontrolu nad procesem obrábění. Tento ergonomický a uživatelsky přívětivý nástroj umožňuje přesné pohyby řezného nástroje ve všech osách a změnu rychlosti pohybu v reálném čase.

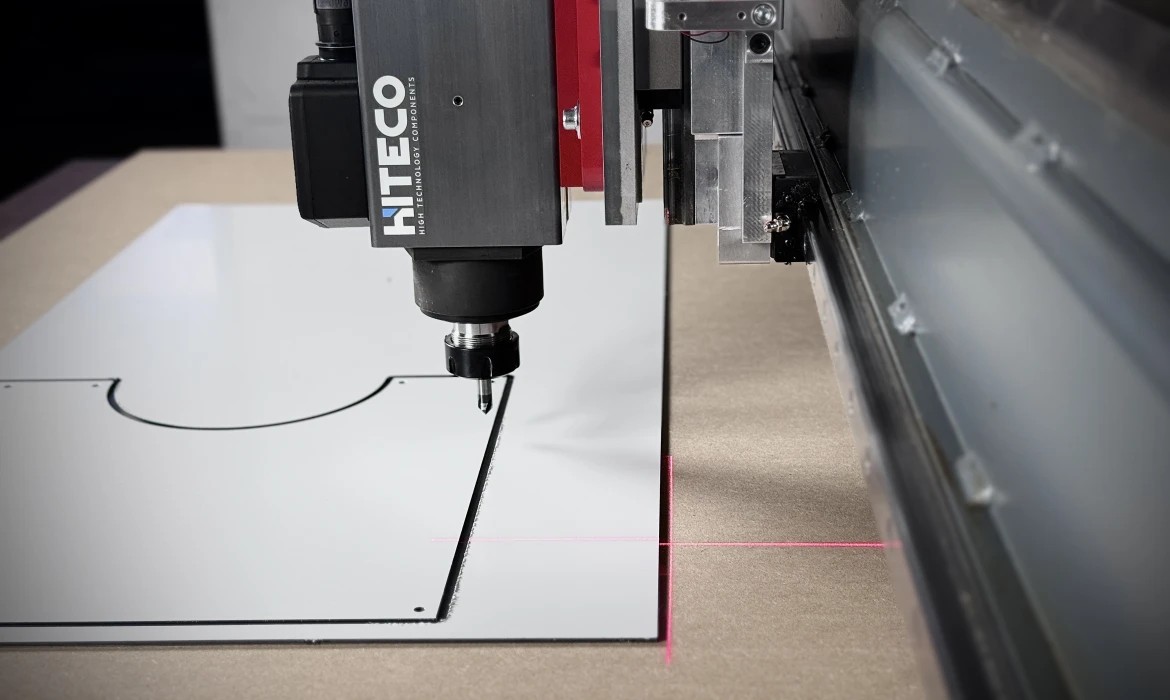

Laserový ukazatel nulového bodu

Laserový ukazatel umožňuje rychlé a snadné nastavení výchozího bodu pro provádění úkolu. Stačí nasměrovat laserový ukazatel na požadovaný bod na obráběném materiálu a uložit tento bod jako výchozí bod pro provádění úkolu.

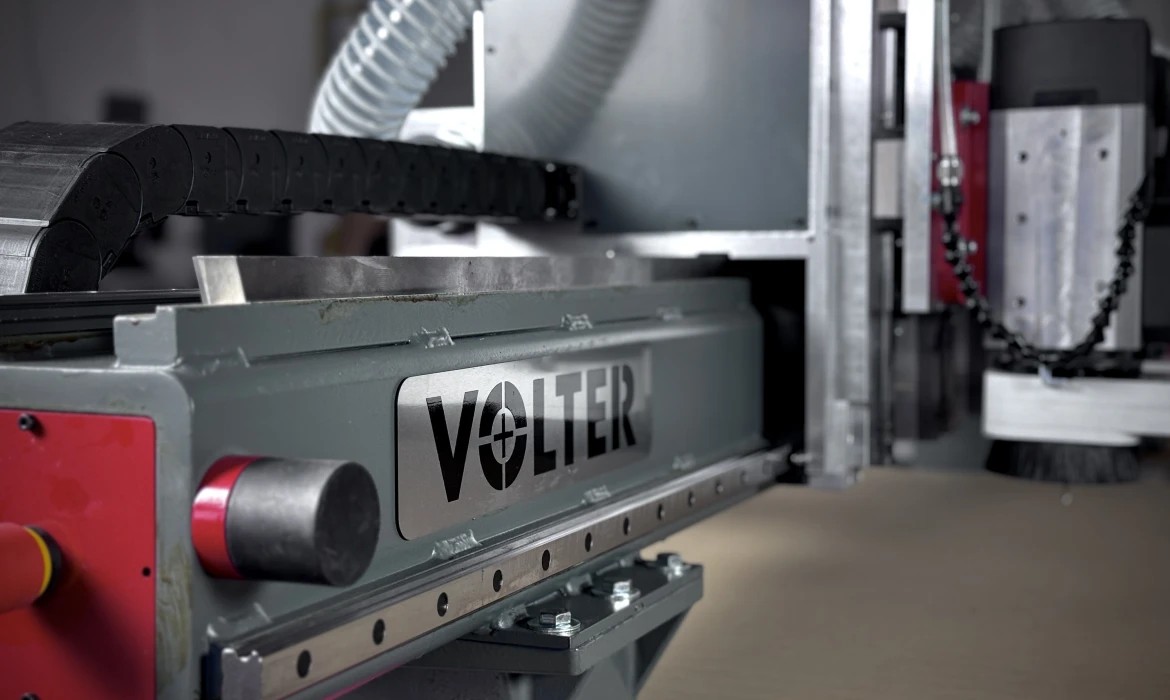

Šikmé ozubené tyče

Šikmé ozubené tyče, instalované na osách X a Y, výrazně zvyšují přesnost a kvalitu obrábění dílů na CNC frézkách VOLTER. Tyto tyče snižují hluk a vibrace při pohybu nosníku a vozíku, což zajišťuje plynulý a stabilní pohyb.

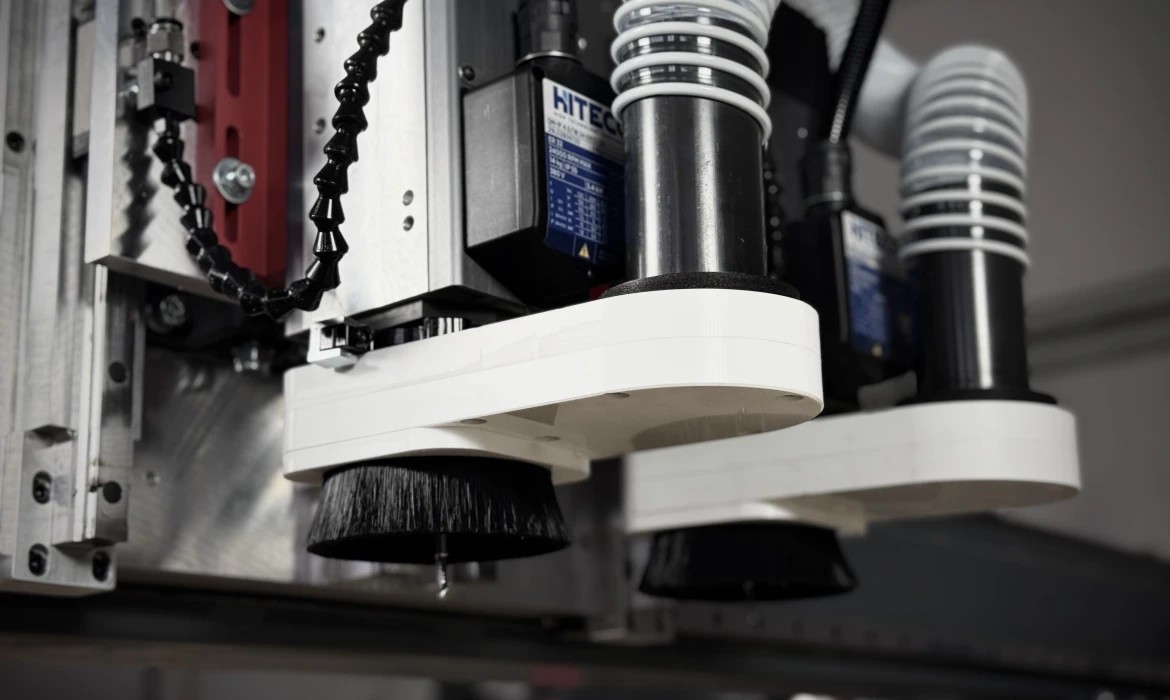

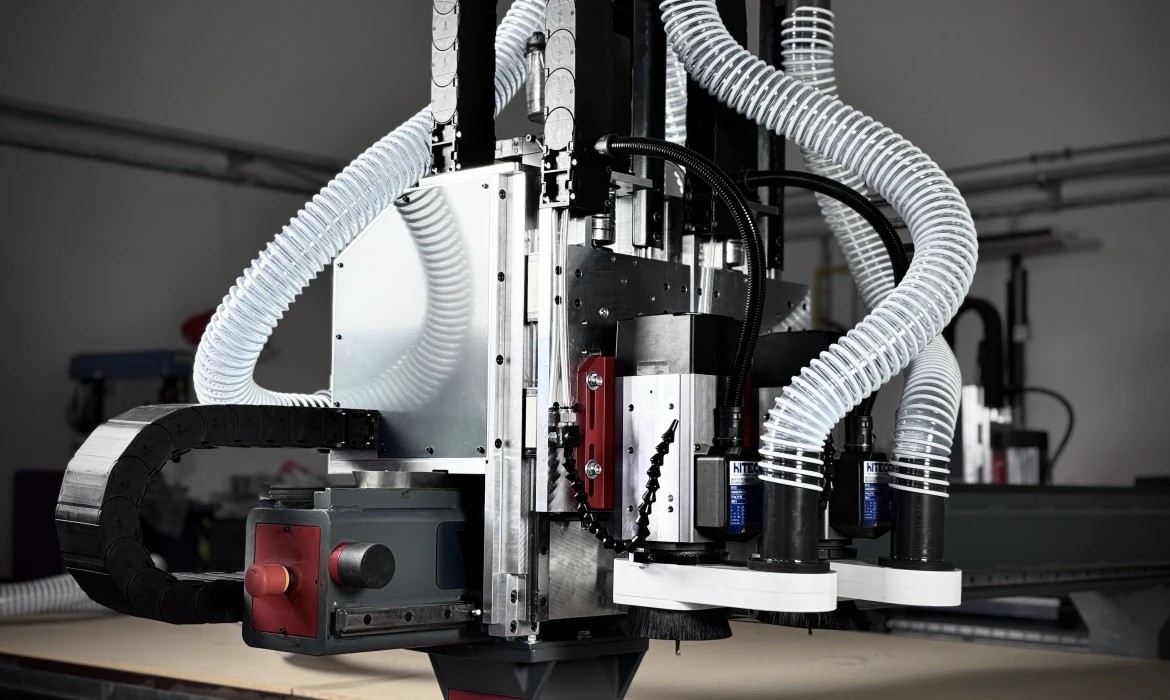

Násada pro odsávání pilin

Nasada pro odstraňování třísek je efektivním řešením pro udržování čistoty v oblasti řezání na CNC frézkách VOLTER. Speciální komora, instalovaná na vřetenu, zcela zakrývá řeznou oblast, čímž zabraňuje šíření třísek a prachu.

Možnosti

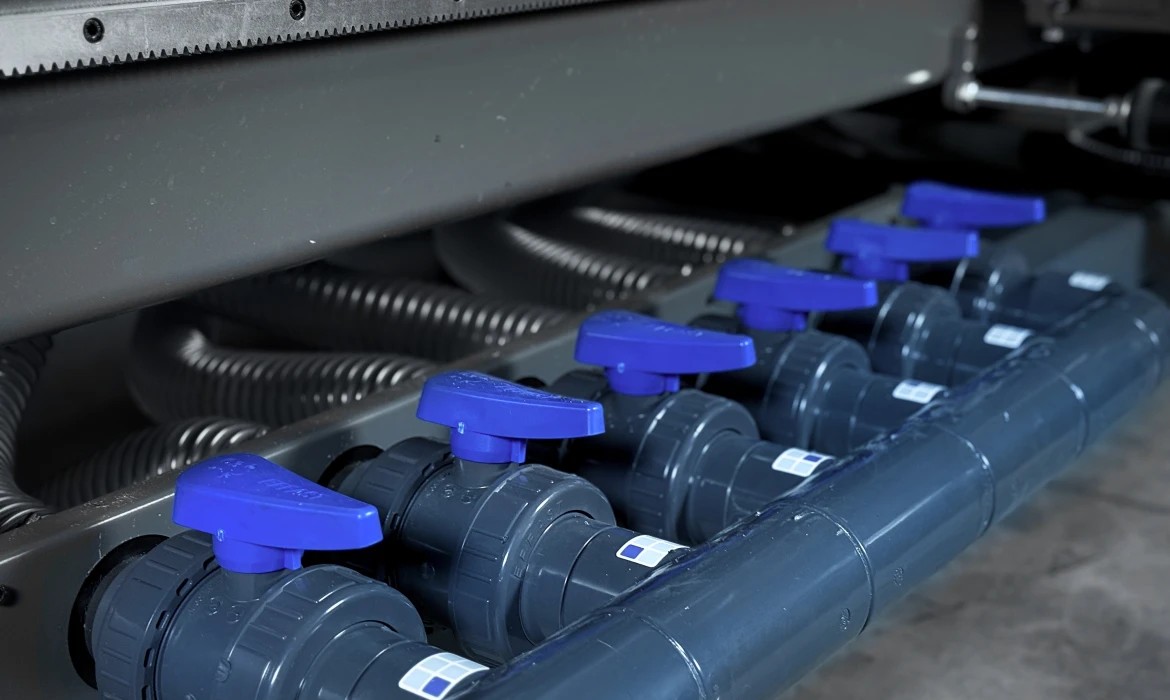

Automatické přepínání vakuových zón

Systém automatického přepínání vakuových zón výrazně optimalizuje zpracování materiálů a zvyšuje produktivitu CNC frézek VOLTER. Tento systém umožňuje automatické přepínání mezi vakuovými zónami v závislosti na velikosti a tvaru zpracovávaného materiálu, což zajišťuje spolehlivé upevnění a stabilitu.

Systém pneumatických dorazů

Systém pneumatických dorazů výrazně zvyšuje produktivitu a přesnost našich strojů při opakovaném umisťování materiálů na stůl. Tento inovativní systém nabízí dva režimy provozu: ruční a automatický.

Vakuový stůl z kartitu

Vakuový stůl z getinaxu poskytuje silnější vakuové držení materiálu na povrchu, což zaručuje spolehlivé upevnění i při práci s velkými a těžkými obrobky. Prakticky dokonale rovný pracovní povrch minimalizuje riziko deformace materiálů, což zajišťuje vysokou přesnost obrábění.

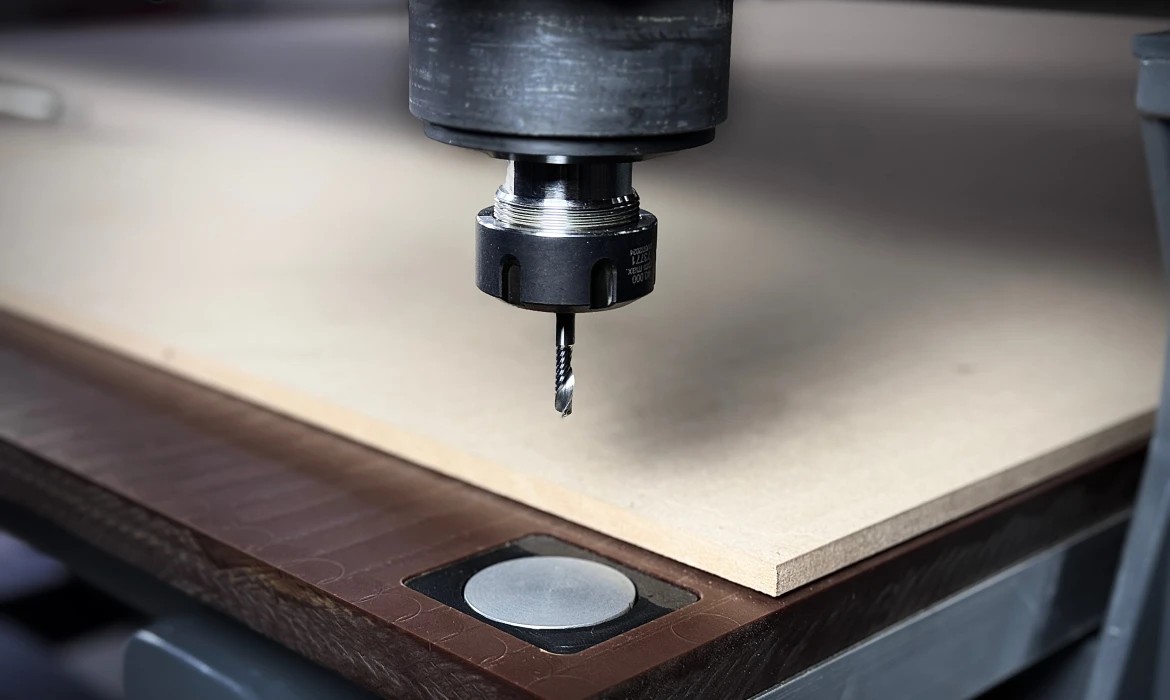

Délkový senzor nástroje

Délkový senzor nástroje zajišťuje rychlé a přesné měření délky nástroje, což výrazně usnadňuje nastavení stroje. Operátor jednoduše stiskne tlačítko na dotykovém monitoru a stroj automaticky provede měření a uloží výsledky do kontroléru.

Systém mazání a chlazení nástroje

Systém mazání a chlazení nástroje pro CNC frézky VOLTER zajišťuje přesné dávkování maziva nebo proudění vzduchu do oblasti řezu. Nepřetržitá dodávka maziva (alkoholová mlha) nebo stlačeného vzduchu zvyšuje životnost nástroje, zlepšuje kvalitu obrábění a zvyšuje rychlost operací.

Dotyková 3D sonda



Dotyková sonda výrazně rozšiřuje funkční možnosti CNC frézek VOLTER. Automatizuje hledání polohy obrobku, určení středu otvoru a měření výšky povrchu.



Zvýšená výška portálu

Frézky řady VOLTER L jsou standardně vybaveny portálem se světlou výškou 160 mm, což umožňuje obrábění materiálů o tloušťce až 150 mm. Pro obrábění silnějších materiálů nabízíme možnost zvýšení světlé výšky portálu na 250 nebo 350 mm. Tato volitelná konfigurace umožňuje práci s většími obrobky, rozšiřuje spektrum použití stroje a zajišťuje větší flexibilitu ve výrobních procesech.

Software VECTRIC VCarve Pro

Software VECTRIC VCarve Pro je uživatelsky přívětivý nástroj pro tvorbu a přípravu 2D a 3D souborů pro CNC frézky. Díky širokému výběru formátů pro import souborů a intuitivnímu rozhraní je tento software oblíbeným a důvěryhodným nástrojem mezi uživateli.

Vývěva BUSCH SAMOS 7,5 kW

Vysoce účinné vířivé čerpadlo s výkonem 7,5 kW je dodáváno s vzduchovým filtrem, manometrem, bezpečnostním ventilem a příslušenstvím pro připojení ke stroji. Toto čerpadlo nevyžaduje údržbu po celou dobu své životnosti, což zajišťuje spolehlivý a nepřerušovaný provoz zařízení.

Vývěva BUSCH MINK 4 kW

Rotační vakuová čerpadla Busch MINK (Německo) představují efektivní a spolehlivé řešení pro vakuové držení materiálů. Křídlové rotory se vzájemně nekontaktují ani s válcem, ve kterém se otáčejí. Extrémně malé mezery mezi křídlovými rotory a skříní optimalizují vnitřní těsnění, čímž zajišťují stabilní a vysokou rychlost odsávání bez potřeby mazacích kapalin.

Odsavač pilin MasterVac TS220

TS220 je spolehlivý průmyslový odsavač pilin, navržený pro efektivní odstranění pilin a prachu při obrábění různých materiálů. Tento model je vyvinut pro práci v nejtěžších podmínkách a je vybaven výkonným třífázovým elektromotorem o výkonu 400 V a 2200 W a vakuovou turbínou s bočním kanálem.

Odsavač pilin MasterVac TS300

TS300 je vysoce výkonný průmyslový odsavač pilin, ideální pro odstranění pilin a prachu při obrábění různých materiálů. Tento model je navržen pro práci v nejtěžších podmínkách a je vybaven výkonným třífázovým elektromotorem o výkonu 400 V a 2200 W a vakuovou turbínou s bočním kanálem.

Přítlačná násada

Přítlačná nasada vytváří rovnoměrný tlak na materiál kolem řezného nástroje, což zajišťuje kvalitní obrábění nerovných a flexibilních materiálů. Je obzvláště doporučována pro práci s deformovanými nebo zakřivenými listy tvrdých materiálů, jako je hliník, a také s tenkými a měkkými materiály.

Světelné závory

Ochranné světelné zábrany zvyšují bezpečnost a pohodlí při používání CNC frézek VOLTER tím, že poskytují dodatečnou úroveň ochrany pro operátory. Tyto senzory, instalované na obou stranách stroje, detekují jakékoliv přerušení světelného paprsku a okamžitě zastaví provoz stroje, aby se předešlo nehodám a zajistilo bezpečné pracovní prostředí.
